Wechsel bei der SMA Gerätekommunikation: WLAN und Ethernet ersetzen Bluetooth
In Zukunft stattet SMA alle Geräte mit WLAN- und Ethernet-Kommunikation – so genannter IP-Kommunikation – aus und ersetzt die bisherige Bluetooth-Kommunikation. PV-Systeme können so einfach in bestehende Heimnetzwerke mit Internetanschluss integriert werden. Welche Vorteile sich daraus ergeben und was beachtet werden muss, lest ihr hier.
1. Was sind die Vorteile von WLAN- und Ethernet-Kommunikation?
- Einfache Anlagenüberwachung durch integrierte Webconnect-Funktion
Die integrierte Speedwire-/Webconnect-Schnittstelle in allen SMA Wechselrichtern bis 12 kW kann schon heute eine Verbindung zu Sunny Portal und Sunny Places über den Router des Anlagenbetreibers herstellen. So geht die PV-Anlage ohne zusätzliche Kosten für einen Datenlogger online.
- Verwendung von Standardkomponenten
Durch die Optimierung der Anlagenkommunikation können zukünftig Standardkomponenten aus dem Elektronikfachhandel verwendet werden (z. B. WLAN-Repeater, WLAN/ DLAN Accesspoints, WLAN Funksteckdosen etc.). Dadurch sparen Anlagenbetreiber nicht nur bei den Systemkosten, sondern können mit Komponenten wie zum Beispiel dem Repeater gleichzeitig ihr Heimnetzwerk erweitern.
- Flexibler Einsatz durch Modbus als Drittanbieter-Schnittstelle
Mit der ab Werk integrierten offenen Modbus TCP-Protokollschnittstelle können weitere Datenlogger von anderen Anbietern eingesetzt werden. Dies ermöglicht eine zusätzliche Kostenersparnis, da keine weitere Kommunikationsschnittstelle (z. B. RS485) für die Anbindung an die SMA Systeme notwendig ist.
2. Was ist bei der Planung von PV-Systemen zu beachten?

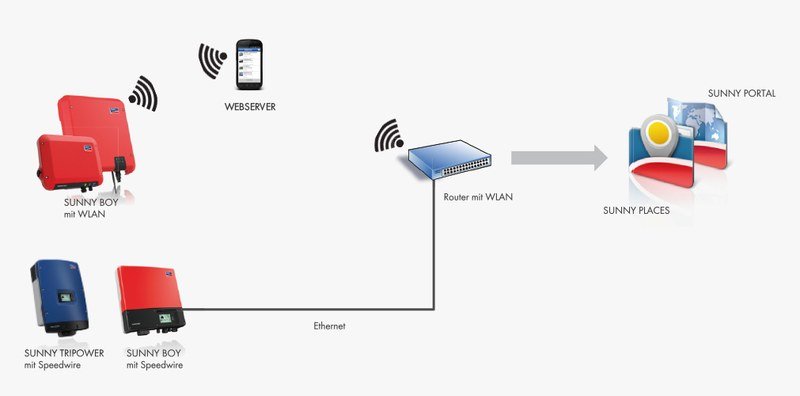

Systemaufbau ohne Datenlogger für PV-Anlagen mit SMA Wechselrichtern bis 12 kW.
- Die Wechselrichter Sunny Boy 1.5/2.5 und 3.0/5.0 werden mittels integrierter Webconnect-Schnittstelle per WLAN oder Ethernetkabel mit dem Router verbunden und damit in die Anlagenüberwachung eingebunden.
- Die Modelle Sunny Boy 3.0/5.0TL-21 und Sunny Tripower XY-20 verfügen künftig nur noch über eine Ethernet-Schnittstelle und müssen daher drahtgebunden mit dem Router verbunden werden.

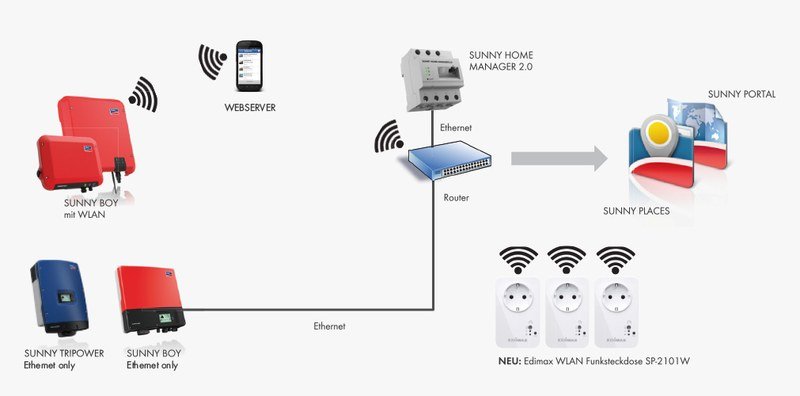

Systemaufbau mit dem Sunny Home Manager 2.0 für PV-Anlagen mit intelligentem Energiemanagement.
Der Sunny Home Manager 2.0 wird per Ethernet-Kabel mit dem Router verbunden. Über den Router können kompatible Verbraucher und WLAN-Funksteckdosen in das System integriert werden. Weitere Infos zum Sunny Home Manager 2.0 findet ihr hier.
3. Wie erkenne ich SMA Wechselrichter mit Ethernet-Kommunikation?
Bei den SMA Wechselrichtern Sunny Boy TL-21 und Sunny Tripower TL-20, entfällt die Bluetooth-Kommunikation. Sie werden weiterhin mit Ethernet-Kommunikation ausgestattet und sind an der Beschriftung „Ethernet only“ zu erkennen.

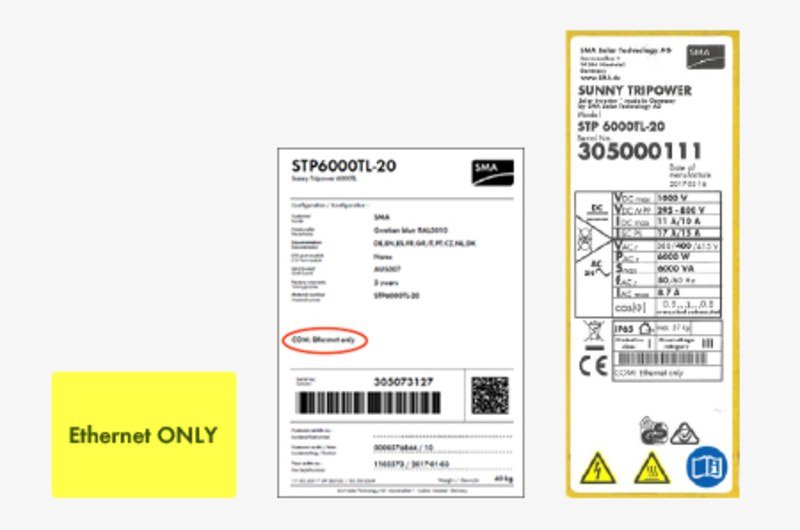

Die Beschriftung steht auf dem Typenschild und dem Kartonetikett. Zur schnellen Identifikation und einem reibungslosen Ablauf kennzeichnet SMA diese Produkte zusätzlich mit einem auffälligen gelben Aufkleber.
Habt ihr Fragen? Dann schreibt sie in die Kommentare.
Können ältere WR SB 5000 TL20 (2008) und SB 5000 TL21 (2012) mit Bluetooth-Schnittstelle auf WLan umgerüstet werden oder brauche ich einen anderen WR?
Hallo Reinhold,
alte Wechselrichter können umgerüstet werden, wenn die technischen Voraussetzungen gegeben sind. Dein Installateur kennt deine Anlage am besten und wird dir bei der Umsetzung behilflich sein. Zum Beispiel bei dem SB 5000 TL21 kann eine Speedwire/Webconnect Schnittstelle (Ethernet) eingesetzt werden und dann eine Standard Hardware vom Markt verwenden, so könnte dann ein WLAN Accesspoint eingesetzt werden.
Viele Grüße
Viktoria
Hallo,
Können die neuen Sunny Boy 1.5 auch Frequenz geregelt werden ?.
Ich würde diese gerne als AC Coupling Wechselrichter an einer Inselanlage betreiben.
Gruß Andreas
Hallo Fröder,
die Frequenz des Sunny Boy kann selber nicht geregelt werden, da das eine Funktion ist, die der Wechselrichter selber übernimmt. Falls die Frequenz eines Stromnetz nicht passt würde er sich abschalten. Der Sunny Boy 1.5 kann auch in Inselnetzen eingesetzt werden, indem die Offgrid Netz Parameter im Sunny Boy gesetzt werden.
Hierfür wird allerdings die Firmware 02.05.01R benötigt, welche jedoch bei Bedarf vom Sunny Island Service versendet wird.
VG, Annika
Sunny 3600-21TL
Wie kann man WPS aktivieren? (Zweimal auf das Gehäuse klopfen klappt nicht).
Hallo Manfred,
unsere Sunny Boys der TL-21 Familie verfügen über Bluetooth und Ethernet alternativ RS485 Kommunikation, nicht aber über Wlan. Dies ist nur den neuen Sunny Boy Generation vorbehalten.
Viele Grüße
Viktoria
Hallo, wird der Sunny Boy 5000 TL-21 eigentlich weiterhin produziert und Kaufbar sein oder werden nur noch Restbestände veräußert und danach nur noch die neue Generation (z.B. der neue Sunny Boy 5.0) erhältlich sein?
Hallo Gerd,
der Sunny Boy 5000 TL-21 wird wieder aufgelegt und produziert. Damit kannst du ihn auch erwerben 🙂
VG, Annika
Vielen Dank für diese gute Nachricht 🙂
Guten Morgen,
vor etwas über 2 Jahren hatte ich die Frage nach der Unterstüzung von IPv6 gestellt. Die Antwort lautete das es wahrscheinlich ab Quartal 3 2015 unterstützt wird. Daher noch mal die Frage:
Wird IP V6 vom Sunny Portal in Verbindung mit WebConnect schon unterstüzt oder ist es absehbar wann?
Mit freundlichen Grüßen
Thomas Maaatmann
Hallo Thomas,
nein, die Kommunikation über IPv6 wird derzeit noch nicht vollständig unterstützt. Zu einem finalen Umsetzungstermin können wir uns derzeit noch nicht äußern.
Viele Grüße, Carolin
Hallo,
Gibt es HTTP Commandos für auslesen der aktuelle Leistung oder der totalen Leistung von die Sunny Boy?
Vielen Dank,
Ludo
Hallo Ludo,
es kommt darauf an, um welche Wechselrichter es sich genau handelt.
Die meisten aktuelleren Wechselrichter von SMA können zum Beispiel einfach über ModBus ausgelesen werden.
Weiterführende Informationen findest Du auf http://www.SMA.de
Viele Grüße, Jennifer
Hallo,
ab wann sind diese „Ethernet only“- Modelle im Handel?
Gibt es noch andere technische Änderungen bei diesen Modellen?
viele Grüße
Slawa
Hallo Slawa,
die Wechselrichter sind in der Produktion umgestellt auf „Ethernet only“ und sind somit bereits im Handel. Weitere technische Änderungen gibt es nicht.
Viele Grüße, Carolin
Ich habe ein sunny trypower und keine möglichkeit ein kabel hinzuziehen. Im keller wo das gerät ist hat es aber wlan. Was kann ich machen?
Hallo Flavio,
Wechselrichter vom Typ STP sind entweder mit Speedwire Webconnect Modulen onboard ausgestattet, oder aber können optional nachgerüstet werden. Die Einbindung der Geräte in ein lokales Netzwerk (LNn ) ist also prinzipiell möglich. Liegt am Installationsort nur WLAN an, könnte ein WLAN-Repeater, welcher eine zudätzliche RJ45-Ethernetbuchse hat, möglicherweise die Lösung sein. Neben dem Gerät installiert, bestünde dann die Möglichkeit mittels Netzwerkkabel den Wechselrichter in Ihr Netzwerk einzubinden.
Viele Grüße, Carolin
Hallo,
gibt es für diese Wechselrichtergeneration auch eine Schnittstelle zur Webbox RS485?
Hallo Joachim,
Wir wissen nicht genau welches Gerät mit „diese Wechselrichtergeneration“ gemeint ist, aber die abgekündigte WebBox kann nur RS485 sprechen und nicht Speedwire. Für die Geräte, bei den wir kein RS485 mehr anbieten, können wir das Com Gateway (Umsetzer Speedwire auf RS485) anbieten (http://www.sma.de/produkte/monitoring-control/sma-com-gateway.html).
Viele Grüße, Carolin
Ich möchte meinen SB4.0-1AV-40 123 mit akt. Firmware an meine Smarthome Steuerung von innogy anbinden. Ich bin der Meinung das ich alles richtig gemacht habe. Port 502 für TCP und UDP beim Wechselrichter freigegeben. Ich kann Problemlos per IP auf den Wechselrichter zugreifen, nur bei der Einbindung in die Smarthome Lösung von innogy passiert nichts. Der Treiber wird installiert und dann passiert nach der IP Eingabe nichts mehr. Leider kommt der innogy Support auf nicht weiter. Habt ihr eine Idee?
Hallo Andreas,
dieses Anliegen lässt sich über das Internet nicht so gut bearbeiten. Wir bitten dich unseren Service (+49 561 9522-2499) zu kontaktieren. Unsere Kollegen können dir in einem persönlichen Gespräch weiterhelfen!
Viele Grüße, Jennifer
Hallo,
heißt das jetzt das der SMA STP 8000TL-20 mit WLAN ausgestattet ist?
In dem Datenblatt das wir von unserem Anlagenanbieter erhalten haben steht nämlich noch Bluetooth.
Vielen Dank für die Rückinfo.
Gruß
Steffen
Hallo Steffen,
die STP8000TL-20 Wechselrichter sind serienmäßig mit Speedwire/Webconnect und Modbus ausgestattet. Optional kann man RS485 Kommunikation nachrüsten.
Bluetooth ist bei den neuen STP8000TL-20 nicht mehr möglich. Vermutlich liegt ein altes Datenblatt vor, in dem noch Bluetooth aufgeführt ist.
Viele Grüße,
Carolin
Hallo,
ich habe einen STP8000TL-10 im Keller.
Das der Wechselrichter Bluetooth hat sollte es doch möglich sein die aktuellen Daten mit dem Android-Telefon auszulesen.
Ich finde allerdings nur die „Portal-App“ und habe nicht herausgefunden, wie ich denn da eine Anlage hinzufügen könnte.
Ausserdem ist mir der Weg übers Internet eigentlich viel zu kompliziert. Ich möchte mir doch nur den Weg in den Keller sparen, und da ist mir die Datensammlerei eigentlich auch ein Dorn im Auge.
Ich habe auch den Solar-Explorer gefunden. Der ist allerdings für den PC, und hier habe ich keine Bluetooth-Schnittstelle.
Gibt es also noch eine andere Möglichkeit die Daten auf mein Phone oder Tablet zu bringen?
Gruß
Christian Mayer
Hallo Christian,
Wenn du den Wechselrichter über Bluetooth© auslesen möchtest, dann musst du dazu den Sunny Explorer von SMA nutzen. Nur mit einem Handy oder Tablet ist dies nicht möglich. Der Sunny Explorer ist eine Windows Software, die du dir auf deinen Windows PC installieren kannst. Wenn dein PC kein Bluetooth© hat, müsstest du das nachrüsten, zum Beispiel über einen USB Bluetooth© Stick (class 1).
Wenn du deine Daten auf dem Smartphone oder Tablet anschauen willst, kannst du die Sunny Portal App nutzen. Dies setzt aber eine Anlage in Sunny Portal voraus. Das heisst, du musst zuvor deinen Wechselrichter bzw. deine Anlage online in Sunny Portal registrieren.
Falls dein Wechselrichter bereits eine Webconnect Schnittstelle integriert hat (leider fehlt die Seriennummer, um dies zu prüfen), dann könntest du mit Sunny Explorer über dein Heimnetzwerk die Verbindung zum Wechselrichter über Speedwire aufbauen, ohne Bluetooth©.
Viele Grüße, Annika
Ich habe eine WebBox mit Bluetooth-Schnittstelle, an welcher bereits mehrere SMC Wechselrichter über Bluetooth verbunden sind. Eine Funkverbindung war erforderlich, da sich die Wechselichter auf einem Nebengebäude befinden, welches auf der anderen Strassenseite ist.
Ich möchte jetzt weitere STP Wechselrichter installierten. Ohne Bluetooth kann ich diese nicht mit der WebBox verbinden. Wie komme ich mit den neuen STP Wechselrichtern per Funk über die andere Strassenseite zu meinem Router und in das Sunnyportal ?
Hallo Rainer,
bitte wende dich mit dieser individuellen Frage an unseren Support. Dort wird man dir eine Antwort geben können.
viele Grüße,
Tobi
Die Vorteile, die Sie beschreiben, kann ich nicht erkennen. Bisher konnte ich auf alle meine WR sehr gut mit dem Sunny Explorer auf einem Notebook zugreifen. Webconnect ist wohl eher etwas für unterbelichtete verspielte Softwarefreaks. An den Standorten der WR habe ich weder WLAN noch Ethernet. Mein neuer WR hat nun „Ethernet only“. Bitte erklären Sie mir wie ich ohne großen Aufwand wenigstens alle paar Monate die Daten auslesen kann.
Das war wohl der letzte WR von SMA. Der Installateur der diesen Krampf ausgesucht hat wird noch einiges von mir zu hören bekommen bis er bezahlt wird.
Hallo Dr. Ephan,
leider ist nicht eindeutig klar, worin Ihr Problem besteht. Mithilfe der Software Sunny Explorer können Sie eine Speedwire Anlage anlegen und darüber
die Daten der Anlage abfragen. Die Vorgehensweise finden Sie in der Bedienungsanleitung der Software, Kapitel 4.2.2 auf Seite 17.
Hier der Link zum Dokument: http://files.sma.de/dl/8494/Explorer-BA-de-17.pdf
Ich hoffe, Ihnen damit weiterzuhelfen.
VG, Annika
Hallo, ich möchte meinen SB 1.5 per Wlan, über eine größere Entfernung, in mein Heimnetz einbinden. Leider konnte ich nirgends finden welche Frequentbänder unterstützt werden, 2,4 GHz, 5GHz oder beide?
Vielen Dank und freundliche Grüße
Hallo,
es werden WLAN-Netzwerke mit 2,4 GHz unterstützt.
VG, Annika
Hallo,
leider hat meine Anlage 2 Wechselrichter, den Sunny Boy 1.5 1VL-40 und den Sunny Tripower 7000TL-20. Da der Sunny Tripower 7000TL-20 eine Bluetooth Schnittestelle hat und ich damit die Daten für die GLT auslesen kann ist meine Frage nun, kann man den Sunny Boy 1.5 1VL-40 mit einer Bluetooth-Schnittstelle nachrüsten? In allen Documentationen finde ich nichts darüber.
Gruß Steffen
Hallo Steffen,
bezugnehmend auf deine Anfrage möchte ich Dir mitteilen, dass der kleine SB1.5-1VL-40 leider nicht Bluetooth-Kompatibel ist.
Jedoch hat der STP7000TL-20 Speedwire WebConnect on Board und ist somit netzwerkfähig.
Will heißen, dass beide Geräte im lokalen Netzwerk eingebunden und erfasst werden können. Und selbstverständlich auch im SMA Sunny Portal zum Monitoring registriert werden können.
schöne Grüße,
Tobias
Wir haben SB5.0-1AV-4 welcher über einen reapeater zu uns ins haus eingebunden ist. unser energy meter ist auch im hausnetz eingebunden aber dieser wird vom wechselrichter nicht erkannt. im sunnypotal kan ich das energy meter auch nicht einbinden so wie es auf der homepage steht. warum erkennt der wr das energymeter nicht?
MfG
Stephan P.
Hallo Stephan,
bitte wende dich dazu an deinen Installateur oder hier an unseren Service.
Viele Grüße
Carolyn
Hallo,
kann man einen STP 10000TL-10 mit einem wlan-Modul nachrüsten?
Derzeit habe ich nur eine Sunny Webbox BT und kann nicht in Echtzeit von Extern auf den Anlagenstatus zugreifen (geht anscheinend nur über FTP-Push, was nur alle 15 min stattfindet).
Oder gibt es eine andere Möglichkeit, ohne sich ständig manuell anmelden zu müssen, auf die aktuelle Leistung der PVA zu kommen?
Danke!
Hallo Michael,
der STP 10000TL-10 lässt sich nicht mit einem WLAN-Modul nachrüsten. Einige SMA Geräte verfügen ab Werk über integriertes WLAN. Ein aufrüstbares WLAN Modul bieten wir jedoch nicht an.
Viele Grüße,
Carolyn
Hallo,
ich nutze einen sunny boy 3,6. Ich bekomme keine wlan direktverbindung aufgebaut. Muss ich um diese direkt verbindung herstellen zu können soft-access-point auf ein und wlan auf aus stellen?
Ich komme momentan nur mit der ethernet-verbindung auf die benutzeroberfläche.
Probiert habe ich beide versionen, leider ohne erfolg.
mfg Dietmar Sprenger
Hallo Dietmar,
bitte prüft ob die WLAN Schnittstelle deaktiviert ist.
Wenn dein Computer, Tablet-PC oder Smartphone über eine WPS-Funktion verfügt, kann Du die WPS-Funktion des Wechselrichter nutzen:
WPS-Funktion am Wechselrichter aktivieren. Dazu 2-mal direkt hintereinander an den Gehäusedeckel des Wechselrichters klopfen. Danach die WPS-Funktion an deinem Gerät aktivieren.
Die Verbindung mit deinem Gerät wird automatisch hergestellt. Dabei kann der Verbindungsaufbau bis zu 20 Sekunden dauern.
Weitere Informationen findest Du auf http://www.SMA.de im Downloadbereich.
Sonnige Grüße
Carolyn
Hallo, ich habe nun einen zweiten Tripower tl-20 und möchte ihn von meinem Sunny view erfassen lassen, das ist jedoch nicht mehr möglich, da er kein bluetooth mehr hat. Wie kann ich nun aus wlan Bluetooth machen und es von meinem Sunny view erkennen lassen?
MFG Mark
Hallo Mark,
leider ist es technisch nicht möglich einen Tripower neuester Generation mit Bluetooth zu verbinden.
Es gibt auch keine Umbaumöglichkeit.
Bitte wende dich an deinen Installateur, er kennt deine Anlage und kann dich beim Umbau der Kommunikation beraten.
Viele Grüße, Anna
Hallo
Gibt es nur Vorteile des SB 4.0 gegenüber dem 4000TL21, bzw. was hat der TL21, was der SB. 4.0
Gruß
Norbert
Hallo Norbert,
wende dich dazu bitte an deinen Installateur bzw. einen Installateur in deiner Nähe. Dieser kann dich am besten individuell beraten.
Sonnige Grüße
Carolyn
Ist die Speedwire/Webconnect Schittstelle (Ethernet) ein eigenständiges Modul und kann ausgetauscht werden? Was kostet dieses? Bei mir funktioniert die Webkommunikation nur noch fehlerhaft. Zwar sagt das Portal das die Kommunikation ok sei, die aktuelle Leistung wird über Internet angezeigt, aber mehr nicht. Anderseits werden nach dem Web-Anschluss im Display des SB nicht mehr alle Werte angezeigt (z.B. Grafik, Tagesertrag). Schickt SMA in der Garantiezeit nur Geräte zu, wenn man bereit ist ggf. 525 € ohne Steuern zu zahlen?
Hallo Herr Groth,
wenden Sie sich dazu bitte an Ihren Installateur. Dieser kennt die Gegebenheiten bei Ihnen vor Ort und kann sicherlich schnell behilflich sein. Da uns die Informationen zu Ihrer Anlage fehlen, können wir leider keine Empfehlung geben.
Es muss nicht an der Schnittstelle liegen, sondern eventuell am Netzwerk vor Ort. Vielleicht ist da eine kleine Änderung notwendig wie der Einsatz eines anderen Switches oder eine feste IP-Adresse.
Sonnige Grüße,
Carolyn
Hallo,
bei meinen vier WR (STP 7, 8 und 10tsd -20, jeweils ethernet only und ein SB3600-21 mit Webconnect-schnittstelle) möchte ich die Daten ansehen. Müssen die WR einzeln, oder via Multiswitch mit dem WLAN- Router verbunden werden. Oder gibt es, da die WR im Keller hängen und der Router weiter entfernt ist, eine andere Lösung, um die Daten sichtbar zu machen?
Mit freundlichen Grüßen
Elke
Hallo Elke,
jeder Wechselrichter benötigt eine Verbindung mit dem Router.
Die meisten Geräte verfügen über eine Speedwire-Schnittstelle mit 2 Ethernet-Ports und können gewissermaßen „in Reihe“ geschaltet werden, sodass kein zusätzlicher Switch nötig ist. Ausnahme sind nur ganz wenige Modelle und alle umgerüsteten „Classic“ Geräte. Um die Verbindung dabei zu realisieren, können die Wechselrichter über einen 10/100 Mbit- Netzwerkswitch mit dem Router verbunden werden.
Der Netzwerkswitch kann in der Nähe der Wechselrichter sein, so das nur ein Kabel zum Router verlegt werden muss um den Netzwerkswitch mit dem Router zu verbinden.
Die Visualisierung der Daten kann im Sunny Portal erfolgen, dafür müssen die Wechselrichter mit dem Anlagen Setup Assistenten auf der Webseite http://www.Sunny-Portal.de registriert werden.
Nähere Informationen zum Registrierungsvorgang enthält unser Dokument „Bedienungsanleitung Webconnect-Anlagen im SUNNY PORTAL“
Der direkte Link lautet: http://files.sma.de/dl/18915/SPortalWebcon-BA-de-13.pdf
Der Installateur der Anlage ist bestimmt behilflich beim Aufbau und Registrierung der Anlage. Ansonsten kannst du gerne nach einem Fachhandwerker in der Fachhandwerkersuche suchen.
Sonnige Grüße,
Carolyn
B.Hundt
29.05.2018
Folgende Situation: Ich möchten 4 alte Chinesen – Wr´s 10 Kw, die wegen mangelnder Schnittstellen nicht fernüberwachtbar sind ( im Jahr 2010 konnte SMA leider nicht liefern) gegen 3 neue austauschen.
Bevor ich mich bei unserem damaligen Installateur melde, möchte ich die Abfragemöglichkeiten der neuen Sunny Tripower 10 000 TL 2o mit Wlan bei Ihnen erfragen.
Ist es möglich, diese neuen Geräte einfach mit PC über
Wlan abfragen zu können und was wäre dazu nötig ?
Ich wohne 100 KM entfernt .
Hallo Frau Hundt,
der Sunny Tripower -20 besitzt keine Wlan Modul, er kann diesen nur über Ethernet auslesen mit Hilfe von Sunny Explorer und ins Internet verbinden. Die Baureihe von den SB3.0-1AV-40 / SB3.6-1AV-40 / SB4.0-1AV-40 / SB5.0-1AV-40 haben ein Wlan Modul verbaut und können somit über Wlan ausgelesen werden, sie besitzen eine eigene Weboberfläche.
Sonnige Grüße
Carolyn
Ich habe einen neuen STP10000TL-20 bekommen. Beim Hochfahren zeigt er: Bluetooth Update und nach einiger Zeit Update beendet.
Nun soll er offensichtlich kein Bluetooth haben, das erscheint merkwürdig, ist das richtig?
Da vor Ort kein Netzwerk, Internet, Router oder ähnliches vorhanden ist, wie kann ich die Daten auslesen?
Laptop mit Explorer ist vorhanden.
Hallo Herr Decker,
bitte wenden Sie sich an Ihren Installateur, da dieser Ihre Anlage und die Netzwerkumgebung am besten kennt.
Sonnige Grüße
Carolyn
