Servicetipp #4: Zubehör beim Wechselrichter-Austausch nicht vergessen

Von am 30. Oktober 2012 in der Kategorie Service mit 13 Kommentare

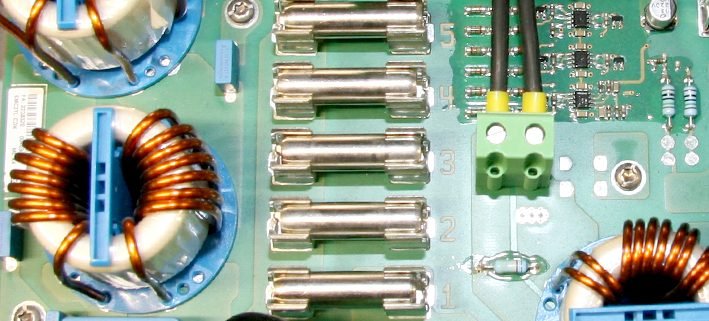

Kurzschlussbrücken im Sunny Mini Central-Wechselrichter

SMA verfügt über ein großes Produktspektrum und bietet für jede Anlage den passenden Wechselrichter. Deswegen ist es sinnvoll, sich vor jedem Wechselrichter-Austausch mit dem Gerätetyp und den Gegebenheiten der PV-Anlage vertraut zu machen: Hat der defekte Wechselrichter optionales Zubehör, das in den Austausch-Wechselrichter übernommen werden muss? Müssen Parameteränderungen vorgenommen werden, um die Vorschriften der Energieversorger zu erfüllen?

Zusammen mit Marco Flatzek, Kundenberater an unserer Service Line, habe ich eine Übersicht zusammengestellt, die Installateuren für den Austausch unterschiedlicher Wechselrichter-Typen als Gedankenstütze dienen soll.

Sunny Tripower: Überspannungsableiter übernehmen

Bitte beachten Sie, dass unseren Sunny Tripower-Austauschgeräten keine Überspannungsableiter Typ 2 beiliegen. Deswegen ist es wichtig, dass Sie die Überspannungsableiter – sofern vorhanden – aus dem defekten Gerät entnehmen, bevor es abgeholt oder zurückgeschickt wird. Bitte setzen Sie die Überspannungsableiter anschließend in das Austauschgerät ein.

Überspannungsableiter

Die Überspannungsableiter Typ 2 können für Sunny Tripower-Wechselrichter optional erworben werden. Beim Wechselrichter-Austausch müssen sie übernommen werden.



 Sunny Mini Central: Stringsicherungen müssen mit

Beim  Austausch eines Sunny Mini Central-Wechselrichters (9000TL (RP) / 10000TL (RP) / 11000TL (RP)) ist es notwendig, dass Sie die Stringsicherungen bzw. Kurzschlussbrücken in den Ersatz-Wechselrichter übernehmen (siehe Titelbild). Bitte vergessen Sie nicht, den Zustand der Sicherungen zu überprüfen. Defekte Sicherungen müssen unbedingt ausgetauscht werden.
Außerdem sollte der SMA Power Balancer immer aktiviert und richtig verkabelt sein, um eine Schieflast zu vermeiden.
Wichtig ist auch, dass für alle Wechselrichter der richtige „PowerBalancer“-Parameter eingestellt ist. Für diesen Parameter gibt es vier verschiedene Konfigurationsmöglichkeiten. Bitte lesen Sie in der Installationsanleitung des Sunny Mini Central-Wechselrichters (Kapitel 5.6) nach, welche Konfiguration für den  Wechselrichter Ihres Kunden die richtige ist.



Wechselrichter mit Transformator: Das Erdungsset nicht vergessen

Verfügt der Wechselrichter mit Transformator über ein Erdungsset, übernehmen Sie dieses bitte in den Austausch-Wechselrichter Ihres Kunden. Achten Sie dabei auf den Typen des Erdungssets (positiv oder negativ) und darauf, wie es am Wechselrichter verbaut werden muss. Zum Beispiel wird es bei HF-30-Geräten (Sunny Boy 2000 HF/2500 HF und 3000 HF) auf der Unterseite des Wechselrichters eingesteckt. Bei Wechselrichtern ohne Grafik-Display und ohne integrierte Bluetooth®-Schnittstelle müssen Sie es direkt im Wechselrichter einbauen.
Die Position des Erdungssets kann von Wechselrichter-Typ zu Wechselrichter-Typ unterschiedlich sein. Schauen Sie bitte in der Installationsanleitung des Sets nach.

Eine weitere Besonderheit der HF-30-Wechselrichter-Reihe ist das Kommunikationsmodul (Quick Module), das auf der Unterseite des Wechselrichters verbaut ist. Dieses müssen Sie ebenfalls in den Austausch-Wechselrichter übernehmen.



Parameter richtig einstellen

Durch die neuen Bestimmungen im Mittel- und Niederspannungsnetz wird es für Installateure immer wichtiger, sich im Detail mit der PV-Anlage Ihres Kunden auszukennen. Welche Normen müssen beachtet und erfüllt sein? Muss die Anlage in Zukunft auf eine 70-Prozent-Wirkleistung begrenzt werden?
Fachhandwerker haben die Aufgabe, notwendige Parameteränderungen bei Ihrem Kunden vorzunehmen. Meistens handelt es sich dabei um das Einstellen der richtigen Ländernorm bzw. der Netzparameter wie Blind- und Wirkleistung.
Übrigens: SMA Austauschgeräte werden in der Regel mit denselben Einstellungen ausgeliefert wie das ursprünglich ausgelieferte Gerät. Sollten also in der Zwischenzeit Parameter am Gerät verändert worden sein, so müssen diese Änderungen auch beim Austauschgerät vorgenommen werden.



Sicherheitshinweise beachten

Für alle Arbeiten am Wechselrichter sowie für Parametereinstellungen und der Übernahme von Zubehör gilt: Folgen Sie bitte immer den Angaben in der Installationsanleitung und achten Sie zu jeder Zeit auf die Sicherheitshinweise.

Weitere Ratschläge zum Wechselrichter-Austausch können Sie in unserem Servicetipp 1  nachlesen.



Alle Arbeiten am Wechselrichter und der Verkabelung des PV-Generators dürfen ausschließlich durch eine ausgebildete Elektrofachkraft vorgenommen werden. Die Haftung von SMA für Schäden aufgrund der Missachtung dieser Warnhinweise ist ausgeschlossen.
